Технічні характеристики:
| Напруга живлення: | 220 В AC, 50 Гц (вбудований БЖ → 24 В DC) |
| Споживання у режимі очікування: | до 12 Вт |
| Резервне живлення: | Li-Ion акумулятор, до 30 хв автономної роботи |
| Керування двигуном насоса: | 380 В AC, 3 фази, до 4 кВт через магнітний пускач (КО2) |
| Виходи на клапани: | 2 виходи: КО1 (відсічка) + КСР (зниження витрати), 24 В DC |
| Інтерфейси зв'язку: | WiFi 2.4 ГГц + 4G/GSM (HF2211, у комплекті) + RS-485 (Modbus RTU) |
| Сервісний інтерфейс: | USB-C (OTA-прошивка, налаштування) |
| Кількість колонок на 1 контролері: | до 8 (через RS-485 Modbus) |
| RFID-зчитувач: | RC522, 13.56 МГц (Mifare); опціонально Wiegand 26/34, EM-Marin 125 кГц |
| Картки в комплекті: | 5 Master + 50 заготовок |
| Максимум водіїв у системі: | до 10 000 RFID-карток |
| Головний LCD-дисплей: | 3 рядки × 6 цифр: СУМА / ЛІТРИ / ЦІНА (видно з 10 м) |
| Допоміжний дисплей: | 8 символів, 7-сегментний (стани, помилки) |
| Клавіатура: | 16 кнопок матрична: 0-9, ., CLR, VAL, TOT, STOP, START |
| Вхід для лічильника палива: | Імпульсний (геркон / NPN-датчик), частота до 5 кГц |
| Дискретність дозування: | 0.01 л |
| Похибка обліку: | ±0.25 % (залежить від точності лічильника) |
| Клас захисту корпусу: | IP44 (стандарт), IP54 опціонально |
| Габарити (Ш × В × Г): | 250 × 180 × 80 мм |
| Маса: | 1.8 кг |
| Робоча температура: | −20 °C … +50 °C |
| Гарантія: | 12 місяців |
| Виробник: | ТОВ "НВФ Геркон", Україна |
Що це таке
Контролер ТРК Геркон V3.1 — це сучасний електронний "мозок" для паливо-роздавальної колонки (ПРК / ТРК). Замість застарілого механічного лічильника або примітивної релейної логіки, контролер дає вам повноцінне цифрове керування: ідентифікацію водія по RFID-картці, точний облік виданого палива, дистанційне керування з кабінету в хмарі, звіти у 1С і Telegram-сповіщення про кожну заправку.
Підходить для будь-якої колонки — нової ПРК Геркон, або як заміна електроніки в існуючій імпортній чи саморобній колонці. Базовий функціонал працює "з коробки", а під ваші специфічні технологічні процеси можемо дописати прошивку індивідуально.
Принцип роботи
- Водій підходить до колонки, підносить RFID-картку до зчитувача
- Контролер ідентифікує водія, перевіряє ліміти, дозволяє заправку
- Видає команду на пуск насоса через магнітний пускач (380 В, 3 фази)
- Відлічує імпульси з лічильника палива (датчик імпульсів)
- Відсікає потік двома соленоїдними клапанами: КСР (зниження витрати) перед заданою дозою, КО1 (повна відсічка) при досягненні
- Записує транзакцію у внутрішню пам'ять і одразу відправляє у хмарний кабінет
- Бухгалтер бачить заправку у звіті в 1С через 1-2 секунди
Кому підходить
- Фермерські господарства — облік пального для тракторів, комбайнів, вантажних авто. Кожен тракторист має свою RFID-картку, агроном бачить хто скільки заправив за день.
- Внутрішньо-корпоративні АЗС — заправка автопарку підприємства без касира. Водій сам обслуговується по картці, бухгалтерія отримує детальний звіт.
- Логістичні і транспортні компанії — автопарк 10-200+ машин, контроль витрати пального, виявлення зловживань (заправка чужих авто, переливи "у каністру").
- Будівельні підприємства — заправка спецтехніки на майданчику, мобільні контейнерні АЗС.
- Гірничодобувні і кар'єрні — заправка БелАЗів, екскаваторів, бульдозерів з суворим обліком.
Хмарний кабінет azs.gerkon.com
У комплекті ви отримуєте безкоштовний доступ до веб-кабінету за адресою azs.gerkon.com/azs. Кабінет працює в будь-якому браузері, на ПК і смартфоні. Через нього ви:
- Бачите live-моніторинг усіх ваших колонок у реальному часі (хто зараз заправляється, скільки залишилось у резервуарі)
- Дивитесь KPI-дашборд з основними показниками: видано літрів за день/тиждень/місяць, ТОП-водії, ТОП-машини, відхилення
- Керуєте RFID-картками: додаєте/видаляєте водіїв, ставите ліміти ("не більше 50 л за раз", "не більше 200 л на день")
- Експортуєте звіти у 1С (PDF / CSV / XML — формат UPD-1)
- Налаштовуєте сповіщення в Telegram: кожна заправка → бот пише у ваш чат
- Інтегруєтесь через REST API з вашою ERP-системою (Microsoft Dynamics, SAP, власна розробка)
Можна встановити на будь-яку колонку
Контролер працює з будь-якою електромеханічною ПРК, в якої є:
- Лічильник палива з імпульсним виходом (або герконом, або оптикою — підключимо)
- Електродвигун насоса 380 В на 3 фази (керується через магнітний пускач, в комплекті)
- 1-2 соленоїдні клапани (відсікач потоку і клапан зниження витрати)
Не важливо — це ваша стара колонка, що раніше працювала на механіці, чи нова ПРК Геркон. Перепідключаємо, прошиваємо налаштування, калібруємо лічильник — і колонка стає "розумною".
Кастомна прошивка під ваші процеси
Базова прошивка покриває 95% типових сценаріїв. Якщо у вас є специфічні вимоги — ми дописуємо прошивку індивідуально:
- Інтеграція з конкретною ERP/обліковою системою (1С 7.7, 8.3, BAS, SAP, Galaxy)
- Спеціальні правила лімітів (по днях тижня, по годинах, по машинах)
- Підтримка нестандартних картрідерів (Wiegand 26/34, Mifare, EM-Marin)
- Власні протоколи зв'язку зі сторонніми датчиками (вимірники рівня, термометри, манометри)
- Багатопаливний відпуск з однієї колонки (А-92 + А-95 + ДП через клапани переключення)
- Інтеграція з ваговим господарством, шлагбаумами, GPS-моніторингом транспорту
Терміни доопрацювання прошивки: від 1 до 4 тижнів залежно від складності. Вартість визначається індивідуально після ТЗ.

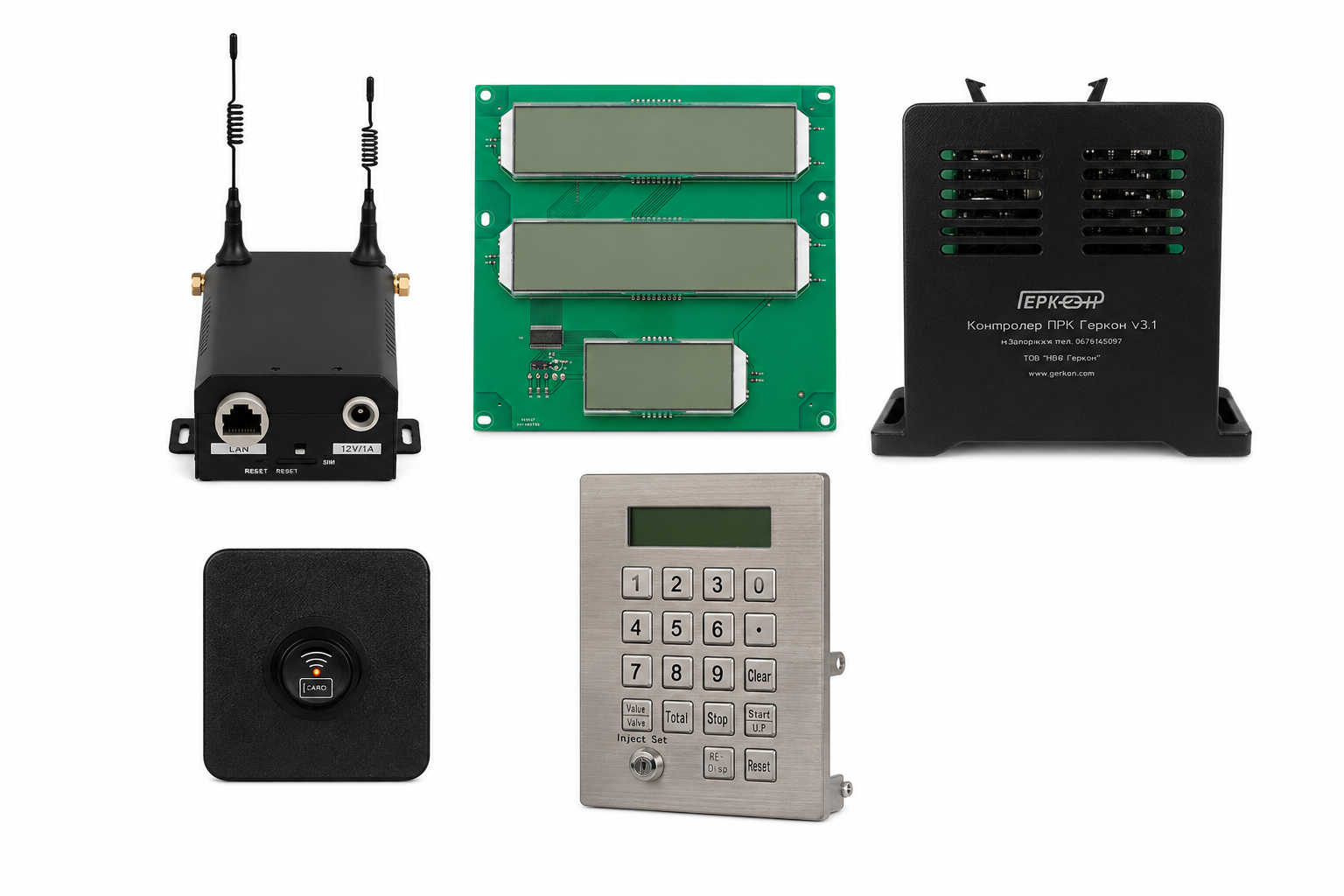

Що в комплекті
- Контролер ТРК Геркон V3.1 — основна плата у захисному корпусі
- Клавіатура оператора (16-кнопкова матрична: 0-9, ., CLR, VAL, TOT, STOP, START)
- 2 LCD-дисплеї (головний "СУМА / ЛІТРИ / ЦІНА" + 8-символьний індикатор стану)
- RFID-зчитувач (RC522, 13.56 МГц) з 5 картками "Master" і 50 заготовками для водіїв
- Магнітний пускач для двигуна насоса (380 В / 3 фази / до 4 кВт)
- 4G/GSM-модем HF2211 з антеною (для зв'язку без WiFi)
- Блок живлення 220 В → 24 В DC (вбудований)
- Літій-іонний резервний акумулятор (живить контролер при відключенні мережі — записує транзакції)
- Комплект кабелів і клемних з'єднань
- Паспорт виробу + керівництво з монтажу + керівництво користувача кабінету
- Безкоштовний доступ до azs.gerkon.com/azs з 1 акаунтом адміністратора
