Технічні характеристики:
| Тип: | Розривна муфта (breakaway), багаторазова |
| Робоче середовище: | СУГ (пропан, бутан, пропан-бутанові суміші) |
| Різьба: | 3/4" BSPP (внутрішня) |
| Матеріал корпусу: | Нержавіюча сталь і латунь |
| Ущільнення: | NBR (нітрилова гума) |
| Витрата: | 5–50 л/хв |
| Робочий тиск: | 0.25 МПа |
| Температурний діапазон: | −40 °C ... +85 °C |
| Колір: | Сріблясто-сірий |
| Багаторазовість: | Багаторазова — 10-20 циклів спрацювання до заміни ущільнень |
| Гарантія: | 12 місяців |

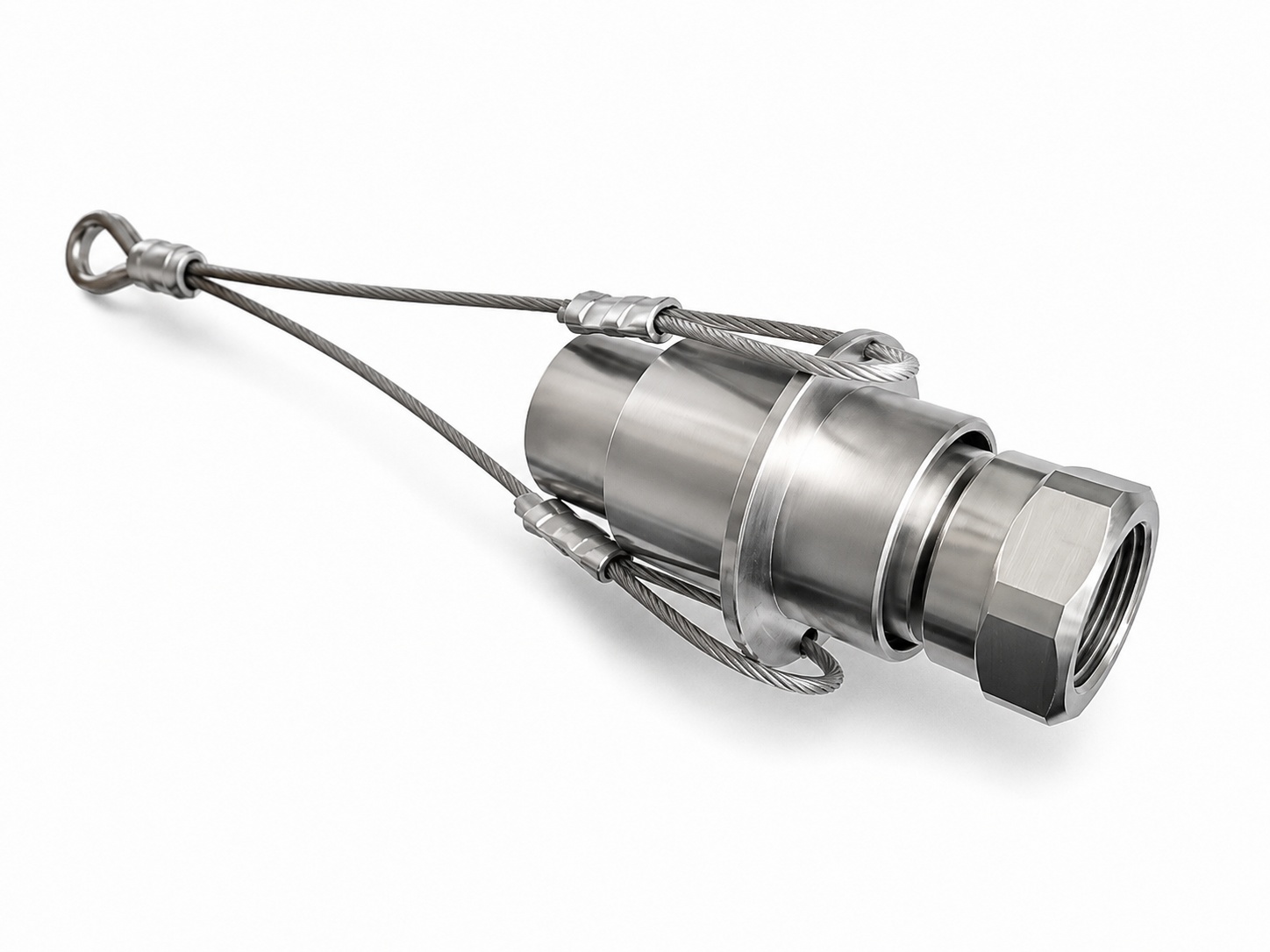

Розривна муфта СУГ для ГРК і АГЗС
Розривна (breakaway) муфта призначена для аварійного від'єднання газового рукава від газороздавальної колонки (ГРК) на автомобільних газозаправних станціях (АГЗС). Встановлюється на початку напірного рукава між ГРК і заправним пістолетом. Якщо автомобіль від'їжджає з під'єднаним пістолетом — муфта розривається на дві частини, миттєво перекриваючи потік газу з обох сторін. Колонка і рукав залишаються цілими.
Призначення
- Захист ГРК і рукава. Без розривної муфти при від'їзді авто з пістолетом відбувається вирив штуцера з колонки або розрив рукава по всій довжині — витрати на ремонт від 15 000 грн, простій АГЗС на 2-3 дні.
- Безпечне перекриття газу. Внутрішні клапани обох половин муфти автоматично закриваються в момент роз'єднання. Витік газу в атмосферу — мінімальний (тільки залишковий об'єм у зазорі).
- Захист автомобіля. Пістолет з короткою частиною рукава залишається у балоні авто, не пошкоджуючи горловину.
⚡ Головна перевага — багаторазова (reusable)
Більшість дешевих breakaway-муфт одноразові — після першого спрацювання їх викидають і ставлять нову (1500-3000 грн щоразу). На активній АГЗС з потоком 200-300 заправок на день спрацювання відбувається раз на 1-2 місяці — це 20-30 тисяч на рік тільки на муфтах.
Ця муфта — багаторазова (reusable). Алгоритм після спрацювання:
- Зберіть обидві половини муфти вручну (ретельно огляньте на предмет подряпин, забоїн, пошкодження ущільнень)
- Якщо ущільнення цілі — з'єднайте половинки до клацання фіксатора
- Перевірте герметичність мильним розчином на стику при робочому тиску
- Якщо течі немає — муфта знову в роботі
На практиці одна муфта переживає 10-20 циклів спрацювання, перш ніж знадобиться заміна ущільнень. Це рішення цілеспрямовано відібрано НВФ «Геркон» за зворотним зв'язком від АГЗС нашого ринку — оператори економлять 80 % на витратниках.
Конструкція
- Корпус: нержавіюча сталь і латунь — стійкість до СУГ, антикорозія у зовнішній експлуатації
- Ущільнення: мастилобензостійка гума NBR — стійкість до пропан-бутану
- Внутрішні клапани з пружинною фіксацією — миттєве перекриття при роз'єднанні
- Різьба 3/4" BSPP (внутрішня) — стандарт для газових рукавів в Україні і Європі
- Колір: сріблясто-сірий (видима візуальна індикація у схемі ГРК)
Застосування
- ГРК на автомобільних газозаправних станціях (АГЗС)
- Стаціонарні та пересувні установки заправки СУГ
- Технологічні ділянки заправки автотранспорту на нафтобазах
- Заміна зношених або спрацьованих одноразових breakaway-муфт
Регламент експлуатації
Візуальний огляд муфти — раз на зміну. Перевірка на герметичність мильним розчином — раз на тиждень. Після кожного спрацювання — обов'язкова перевірка обох половин на предмет пошкоджень і перевірка герметичності після повторного збирання. Заміна ущільнень NBR — при появі підтравлювання.
Гарантія і сервіс
Гарантія 12 місяців. ТОВ «НВФ Геркон» забезпечує консультацію з підбору муфти під характеристики ГРК (тиск, витрата, тип різьби), постачання запасних ущільнень і навчання персоналу АГЗС алгоритму повторного збирання.
