Короткий опис товару:
| Тип: | Турбінний лічильник аксіально-роторного типу |
| Номінальний діаметр: | DN15 (15 мм, ½″) |
| Діапазон витрати: | 0,3—3 м³/год (~5—50 л/хв) |
| Точність: | ±0,5% після калібровки на цільове пальне; ±1,0—1,5% базова |
| Повторюваність: | ±0,1% |
| Макс. робочий тиск: | 1,6 МПа (16 бар) |
| Робоча температура: | −20 … +60 °C |
| Вихідний сигнал: | Прямокутний імпульс 50/50 (меандр), NPN/PNP |
| Електроніка: | Геркон Smart Flow Counter v2.1 (Wi-Fi, MQTT/HTTP) |
| Приєднання: | Різьбове ½″ NPT/BSP (зовнішня різьба) |
| Корпус і конструктив: | Нержавіюча сталь SUS304/SUS316 |
| Гарантія: | 18 місяців (36 з підпискою на хмару) |
| Виробник: | ТОВ «НВФ Геркон», м. Запоріжжя |
Турбінний лічильник DN15 з електронікою Геркон Smart Flow Counter v2.1 — для СУГ/LPG, дизпалива і бензину
Турбінний лічильник DN15 для застосування у ГРК (газороздавальних колонках) на автогазозаправних станціях АГЗС та ПРК (паливороздавальних колонках) на АЗС. Вимірює обсяг скрапленого вуглеводневого газу (СУГ/LPG, пропан-бутан), дизельного пального, бензину та інших низьков'язких нафтопродуктів. Також встановлюється у технологічні трубопроводи нафтобаз, газонаповнювальних станцій (ГНС) та дозувальні установки відомчих споживачів пального. Тип задачі — custody transfer (комерційний облік для білінгу) та технологічний облік внутрішніх потоків.
Сумісність з усіма типами колонок, що використовуються в Україні
Стандартний прямокутний імпульс 50/50 NPN/PNP — це універсальний інтерфейс, прийнятий у всіх контролерах ПРК і ГРК на українському ринку. Лічильник підключається без додаткових перетворювачів сигналу до колонок таких платформ:
- Геркон — власне виробництво ТОВ «НВФ Геркон» (1- до 10-рукавні ПРК)
- Bennett-сумісна платформа (T-75 / U101-A / U102-A) — як оригінальні Bennett, так і азіатські колонки виготовлені на цій платформі
- Tatsuno — BMP-серія та новіші моделі
- Wayne / Wayne-Dresser — для ПРК ретроспективної серії з імпульсним входом
- FAS (Fuel Automation Systems), Adast, Petrotec та інші європейські марки з імпульсним входом ПРК
- Газораздавальні колонки для СУГ — практично всі моделі ринку, оскільки ГРК-контролери стандартно очікують імпульс 50/50
- Бензовози і паливозаправники з електронним обліком на основі імпульсного датчика
K-фактор виходу налаштовується програмно через веб-інтерфейс під будь-який очікуваний контролером діапазон (типово від 10 до 125 імп/л). Якщо у вас нестандартна колонка з особливим протоколом імпульсу — зверніться до інженерів Геркон, ми надамо технічне підтвердження сумісності за вашими специфікаціями.
Принцип дії — аксіальний турбінний витратомір: рідина проходить через корпус і обертає внутрішнє турбінне колесо, встановлене концентрично всередині потоку. Швидкість обертання турбіни прямо пропорційна об'ємній витраті потоку. Кожний оберт генерує визначену кількість електричних імпульсів через вбудований магнітний датчик — K-фактор (pulses-per-litre). Базова точність ±1,0—1,5% за заводським K-фактором; ±0,5% після багатоточкової калібровки Геркон на еталонних установках для конкретного типу пального (типові точки калібровки: 10%, 20%, 30%, 50%, 70%, 100% від Qmax).

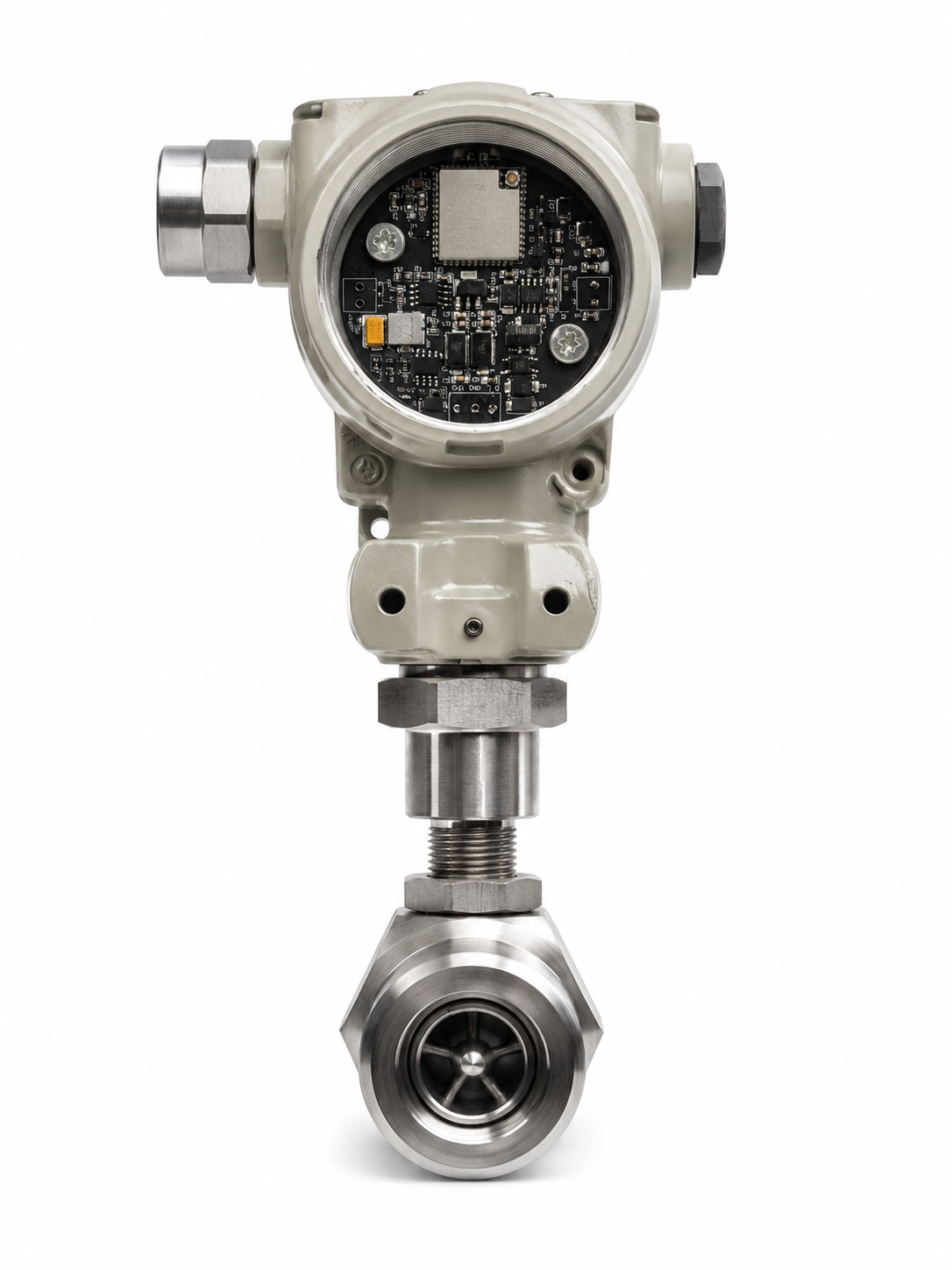

Зборка пристрою — гібридна: турбінний блок з нержавіючої сталі SUS304/SUS316 (стійкість до агресивних середовищ — суміш пропан-бутану, етанольні бензини, біодизель) з підшипником з карбіду вольфраму та валом SUS316L; до нього інтегрована власна електронна плата Smart Flow Counter v2.1, повністю розроблена і запрограмована інженерами «Геркон» в Україні. Голова підсилювача — у вибухозахищеному корпусі, придатна для зон ATEX (СУГ-середовище). На відміну від стандартних ринкових моделей, де електроніка — це проста плата перетворення частоти, наша версія включає Wi-Fi-модуль, веб-інтерфейс трьома мовами, передачу даних у хмарний сервіс azs.gerkon.com та метрологічні алгоритми повірочного класу.
Що дає власна електроніка Smart Flow Counter v2.1
Адаптивний фільтр перехідних процесів
Класична проблема турбінних лічильників: при старті заправки ротор розганяється від 0 до робочих обертів за 1-3 секунди, при зупинці — гальмується. Якщо вимірювати весь цей час як «корисну витрату», виникає систематична помилка обліку. Прошивка фіксує еталонну частоту після стабілізації, потім динамічно встановлює поріг на 80% від еталонної. Все що нижче — відсікається як перехідний процес. Результат: обсяг рахується тільки коли турбінка працює стабільно, без артефактів розгону/гальмування.
Багатоточкова калібровка з мілілітровою точністю
Стандартна калібровка турбінки — один K-фактор для всього діапазону витрати (точність ±1—1,5%). Наш підхід: до 8 точок калібровки, кожна задає поправку погрішності у мілілітрах для конкретної витрати. Між точками — лінійна інтерполяція. Так досягається ±0,5% по всьому робочому діапазону для конкретного типу пального (бензин, дизпаливо, СУГ — окрема калібровка для кожного).
Швидке вікно вимірювання 200 мс
Раніше турбінки рахували пульси за вікно 1000 мс — час реакції на зміну потоку був повільним. Ми зменшили до 200 мс — у 5 разів швидше. Користувач бачить миттєву реакцію витрати при відкриванні/закритті заправного пістолета.
Автоматичний режим повірки
Раніше для повірки треба було вручну натиснути «Старт», запустити заправку, потім «Стоп». Зараз: натиснув «Повірка» → пристрій сам стартує при появі імпульсів, сам зупиняється коли витрата падає. Чергова повірка ПРК скорочується з 5-7 хвилин до 1-2 хвилин на колонку.
Хмарна телеметрія azs.gerkon.com
Усі дані по витраті, добовому обсягу, температурі автоматично передаються через Wi-Fi на сервер azs.gerkon.com у форматі MQTT (real-time оновлення в кабінеті) або HTTP. У веб-кабінеті: поточна витрата у реальному часі, звіти за день/тиждень/місяць, виявлення відхилень (нестачі, переливи), віддалене налаштування без виїзду на АЗС, експорт даних для бухгалтерії.
Адаптація для нафтопродуктів і СУГ
Базова конструкція з нержавіючої сталі SUS304/SUS316 розрахована на роботу з нафтопродуктами і СУГ. Геркон виконує індивідуальну калібровку на цільове пальне з урахуванням його густини та в'язкості. Важливо при замовленні вказати:
- Тип цільового пального (СУГ-пропан-бутан, дизпаливо літнє/зимове, бензин А-92/А-95/А-98)
- Очікуваний діапазон витрати у вашому трубопроводі (паспортний 0,3—3 м³/год; типова робоча точка — біля номіналу)
- Робочий тиск (паспортний макс. 1,6 МПа = 16 бар; для більш високих тисків — спецверсія)
- Тип ущільнень: NBR (стандарт), Viton-FKM (для біопалива/етанолу/ароматичних розчинників)
Монтаж і експлуатація

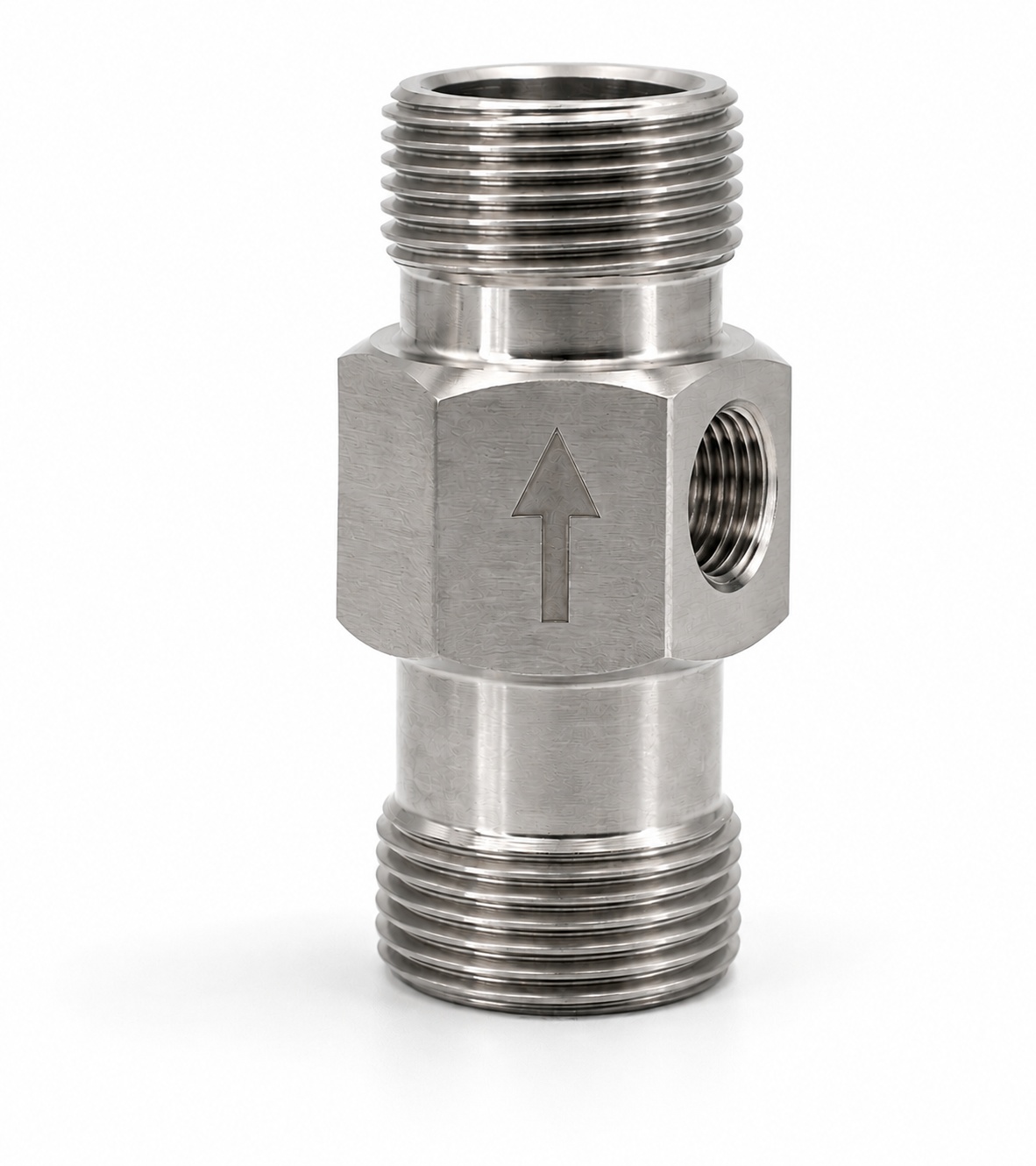

Лічильник встановлюється у горизонтальну ділянку трубопроводу після механічного фільтра 70 мкм та з прямолінійними ділянками не менше 5 діаметрів труби до і 3 діаметрів після (для стабілізації потоку). Резьбове з'єднання: G1 = 3/4″ на корпусі лічильника, G2 = 1/2″ на монтажних штуцерах (входять у комплект).
Електроніка Smart Flow Counter v2.1 змонтована на платі всередині корпусу пристрою. Підключення: живлення +5—28 В DC, вихідний імпульсний сигнал (прямокутний меандр 50/50, NPN/PNP — конфігурується), Wi-Fi антена. Конфігурація через веб-інтерфейс — підключитись з телефону до Wi-Fi точки доступу Counter_XXXX (пароль на корпусі), відкрити браузер на 192.168.4.1.
Доставка та гарантія
Турбінні лічильники DN15 виготовляються у м. Запоріжжя на потужностях ТОВ «НВФ Геркон». Стандартний термін поставки: 5—7 робочих днів з моменту оплати (наявність підтверджується менеджером). Відправлення Новою Поштою, САТ, Делівері або попутним вантажем по всій Україні (1—3 дні транзит). Гарантія виробника 18 місяців; з підпискою на хмарний моніторинг — гарантія розширюється до 36 місяців. Експорт у Молдову, Грузію, Казахстан — через NOVA GLOBAL з оформленням EUR.1.
