Система вимірювання габаритів та ваги упаковки AutoScan

Автоматична система вимірювання габаритів та ваги упаковки далі (пристрій), призначена для автоматичного вимірювання обсягу упаковки та ваги. Для зручності користування та точності вимірів була розроблена нова модель під назвою Auto Scan (AS), дана модель має високу точність вимірів завдяки застосуванню більш сучасних лазерних далекомірів та плати управління датчиками ваги, а також повний перехід на більш сучасний, швидкий контролер управління датчиками. Ми зробили оновлення ПЗ дисплея, тепер він має швидший відгук та додаткові функції налаштування пристрою.
Нова модель має можливість роботи за відсутності електроенергії, автономне живлення забезпечується вбудованою Li-Ion АКБ ємністю 9 Ач, що дає можливість безперервної роботи Autoscan-80 не менше 12 годин. Заряд АКБ виконується автоматично, при підключенні до мережі 220В.

Завдяки всьому перерахованому ми досягли хороших показників у стабільності роботи пристрою, а саме значно підвищили точність вимірів, яка залежить від поверхні упаковки, якщо поверхня матова точність в межах +-1мм, поверхня глянсова +-2мм, точність ваги значно збільшилася в межах від 2-5гр. При цьому надійність пристрою також перейшла на новий рівень.

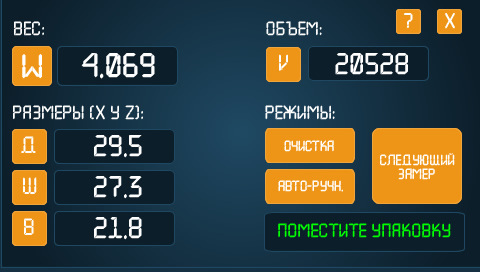

Нова версія має два режими визначення ваги та габаритів, це ручний режим та автоматичний режим. У ручному режимі оператор натискає кнопку для виміру наступного пакування, в автоматичному режимі при поміщенні на платформу нового пакування замір проводиться автоматично. Вся інформація виводиться на кольоровий 5-дюймовий екран з сенсорним керуванням. На малюнку нижче добре видно робочий інтерфейс екрану:
Після того як були зроблені виміри упаковки, отримані дані передаються по блютузу або usb шнуру на серійний порт комп’ютера для прикладу COM1 або COM2, далі дані можна забирати безпосередньо з порту або через наш софт (софт пише всі дані в БД MSQL Lite, або може відправляти дані на сервер через http, якщо у вас 1С ви можете забирати дані з БД або зі свого сервера). Застосовується пристрій у компаніях, які займаються доставкою вантажів, у складських господарствах, інтернет магазинах тощо.
Наше підприємство займається виробництвом, продажем та підтримкою даного пристрою. Ми надаємо 12 місяців гарантії на нашу продукцію, а також здійснюємо післягарантійне обслуговування та підтримку. Стандартні моделі розраховані на максимальні розміри упаковки 800х800х800мм є, якщо габарити упаковки більше стандартних ми можемо виготовити пристрій на замовлення за технічним завданням замовника.

ПЕРЕВАГИ AUTOSCAN-80:

– помітно підвищує продуктивність праці співробітників;
– не вимагає проводів для підключення до комп’ютера, всі дані передаються на ПК через блютуз, USB, WiFi;
– усуває помилки (людський фактор) при введенні інформації до бази даних;
– дозволяє контролювати рахунки від транспортних компаній за перевезені вантажі;
– дає можливість у короткий термін створити базу даних та ввести облік товару на складі;
– безкоштовне оновлення ПЗ для ПК та самого пристрою;
– є вбудоване джерело безперебійного живлення;
– використання якісних матеріалів під час виробництва;
– висока швидкість та точність вимірювань;
– можливість підключення дротового або бездротового сканера штрих-кодів.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

ПРИНЦИП ДІЇ ПРИСТРОЮ:

Вимірювана упаковка поміщається одним зі своїх кутів на початок координат (рис.1), для зручності конструкції пристрою передбачений бортик з нержавіючої сталі. Датчики вимірюють відстань до стінок упаковки з кожної з трьох осей. Розміри упаковки з кожної осі обчислюються за такою формулою:

Розмір = Відстань до початку координат – Поточна відстань до стінки упаковки.

Малюнок 1 – розташування датчиків та осей координат.

Дані з усіх датчиків надходять на контролер, який здійснює обчислювальні операції, після обробки даних інформація надходить на дисплей самого пристрою і на ПК через USB, Wi-Fi, Ethernet, RS-485, блютуз модуль. Для підключення пристрою до ПК на комп’ютері має бути встановлено наше програмне забезпечення і встановлена ​​операційна система WINDOWS. Пристрій може передавати такі дані як: ID пристрою, штрих-код, довжина, ширина, висота, об’єм та вага упаковки. Інформація відображається як на ПК, так і на LCD екрані самого пристрою.

Наше підприємство має можливість виготовити пристрій за вашим технічним завданням, розробити програмне забезпечення для синхронізації пристрою з вашою базою даних. Вартість виготовлення у кожному індивідуальному випадку прораховується окремо. Будемо раді співпрацювати з Вами!
