Технічні характеристики:
| Тип: | Диференціальний (перепускний), запобіжний |
| Модель: | MLB-20 |
| Робоче середовище: | СУГ (пропан, бутан, пропан-бутанові суміші) |
| Робочий тиск: | до 1,8 МПа (18 бар) |
| Диференціал тиску: | 0,3 МПа (3 бар), регулюється |
| Витрата: | 5–50 л/хв |
| Приєднання: | 3/4" (G3/4 BSP), внутрішня різьба |
| Матеріал корпусу: | Латунь |
| Напрямна втулка штока: | Латунь (НЕ фторопласт — не заклинює) |
| Ущільнення: | NBR (нітрилова гума) |
| Температурний діапазон: | -35 °C ... +55 °C |
| Гарантія: | 12 місяців |

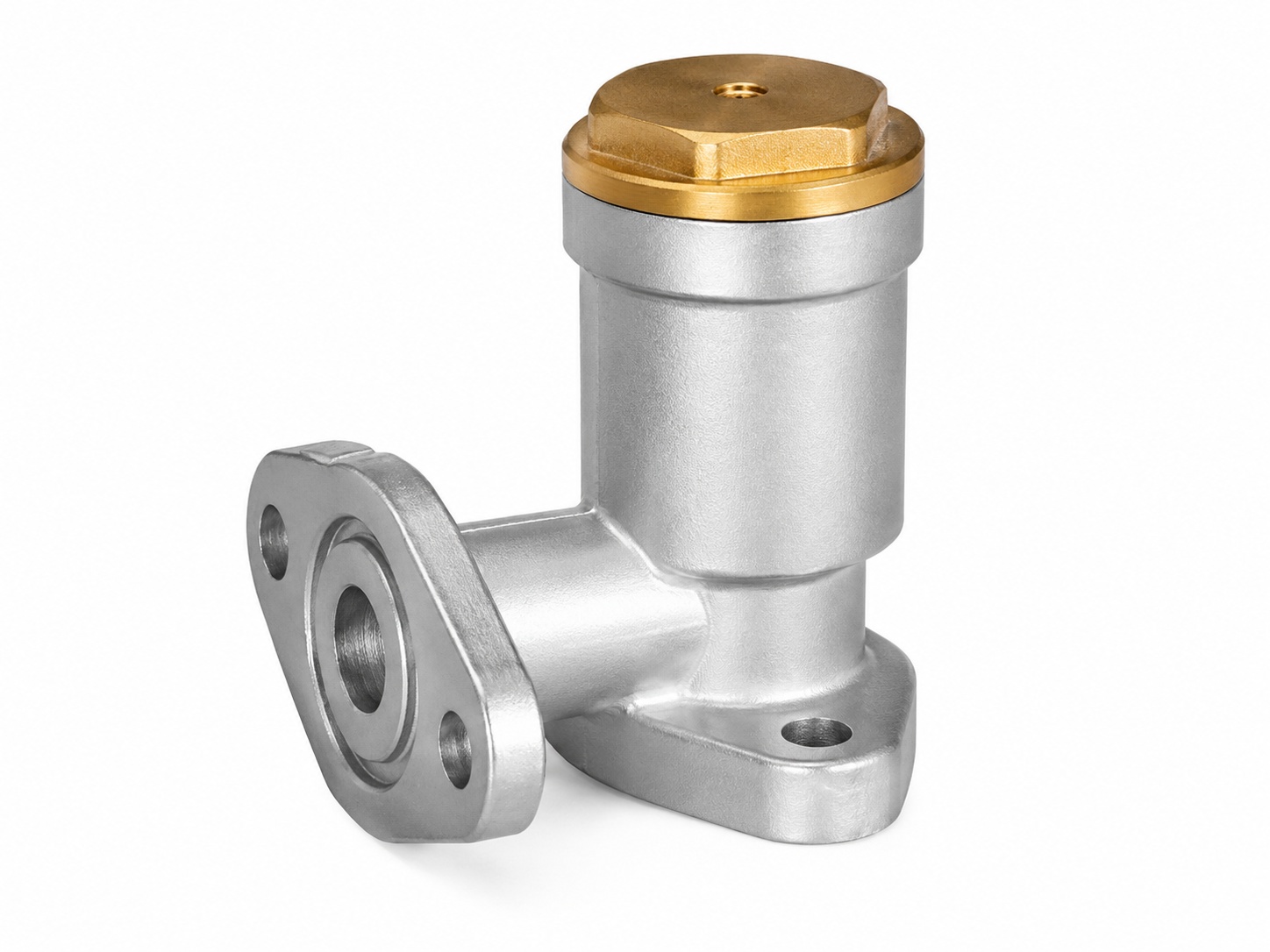

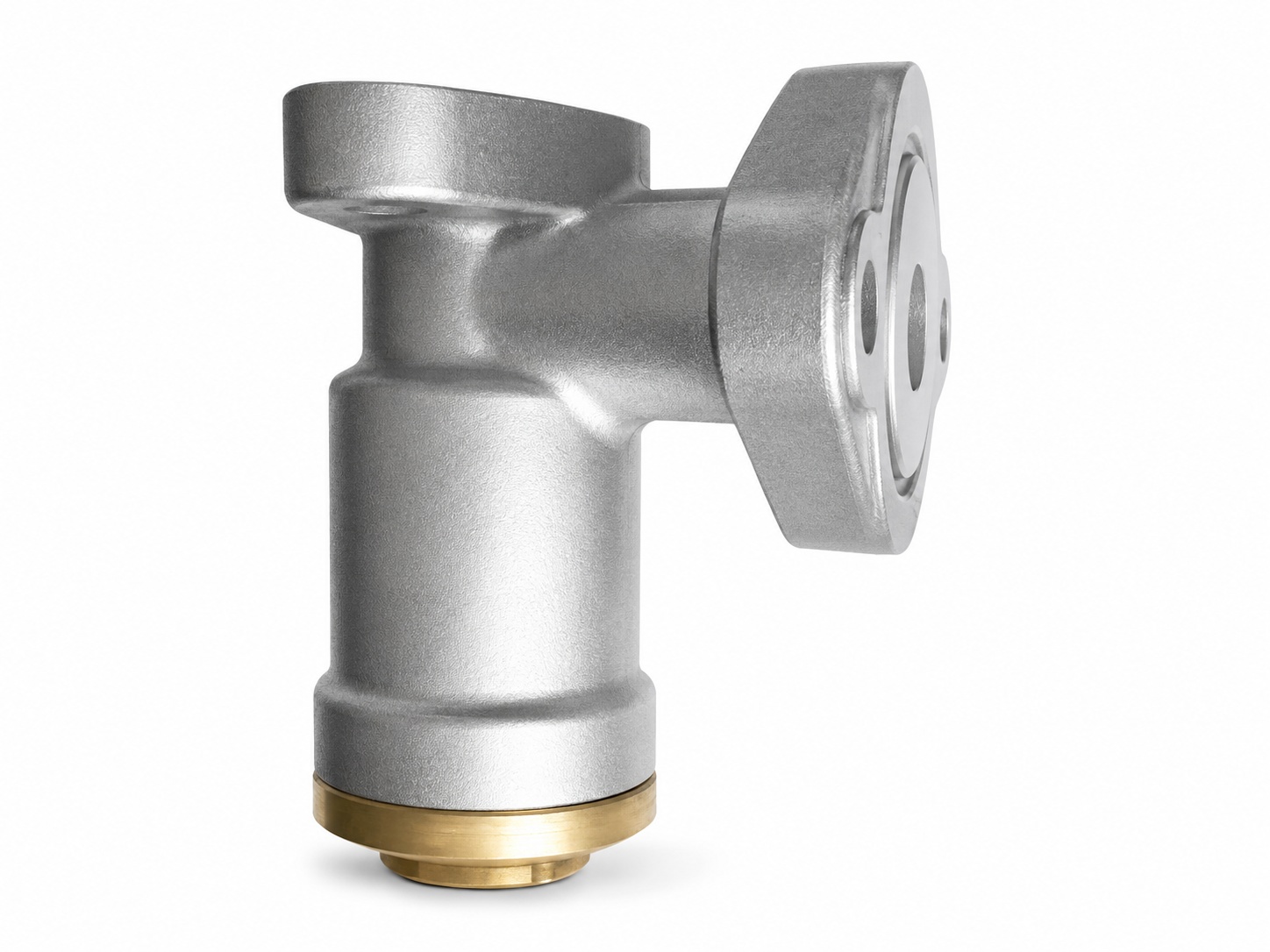

Диференціальний клапан СУГ для ГРК і АГЗС
Диференціальний (перепускний) клапан MLB-20 призначений для підтримання постійної різниці тисків між напірною та зворотною лініями зрідженого вуглеводневого газу (СУГ — пропан, бутан, пропан-бутанові суміші) у газороздавальних колонках (ГРК) та на автомобільних газозаправних станціях (АГЗС). Клапан є ключовим елементом гідравлічної схеми ГРК — без нього робота поршневого лічильника, шестеренного насоса та заправного пістолета неможлива.
Призначення
- Стабілізація тиску. Клапан скидає надлишок газу з напірної лінії назад у резервуар через зворотку, утримуючи різницю тисків на заданому рівні (за замовчуванням 0.3 МПа).
- Захист поршневого лічильника. Запобігає гідроударам при різкому закритті заправного пістолета — у момент відсічки клапан миттєво відкривається на скид.
- Захист насоса від перегріву. При закритому пістолеті забезпечує циркуляцію газу через насос, не даючи йому працювати «всуху» і кавітувати.
- Підтримання рідкої фази СУГ. Постійна циркуляція та підпір тиску гарантують, що зріджений газ не переходить у парову фазу — облік йде по рідині.
⚡ Головна відмінність від дешевих аналогів — суцільнолатунний клапан
Просимо звернути особливу увагу: в цій моделі і корпус, і рухомий шток, і напрямна втулка виконані з латуні. У більшості китайських та «бюджетних» аналогів як напрямну втулку штока використовують фторопласт (PTFE) — пластик, який при перепадах температури, тиску СУГ і багаторазових циклах роботи ГРК деформується, розбухає і заклинює. Заклинений диференціальний клапан — це або неможливість відпустити паливо (закрився у повністю закритому положенні), або втрата тиску і неточний комерційний облік (закрився у відкритому положенні).
За роки роботи НВФ «Геркон» комплектує ГРК для АЗС і АГЗС по всій Україні, і наші клієнти не раз стикалися із заклиненими «фторопластовими» клапанами та простоями колонки. Ми цілеспрямовано відібрали у постачальників саме суцільнолатунну модифікацію MLB-20 — це рішення перевірене багаторічною експлуатацією та зворотним зв'язком від АГЗС нашого ринку.
Що це дає на практиці:
- Стабільна робота без підклинювання у всьому ресурсі ГРК
- Стійкість до температурних перепадів (зима/літо на вулиці)
- Лінійна характеристика спрацювання — точний комерційний облік СУГ
- Без необхідності змінювати клапан щосезону
Конструкція
- Суцільнолатунний корпус, шток і напрямна втулка — без фторопластових елементів у рухомій парі
- Тарільчастий запірний елемент з пружиною з нержавіючої сталі
- Регулювальний гвинт для налаштування порогу спрацювання
- Різьбове приєднання 3/4" (G3/4 BSP) — стандарт для ГРК
- Ущільнення — мастилобензостійка гума NBR
Принцип роботи
Клапан встановлений на зворотній лінії ГРК між насосом і резервуаром. Коли заправний пістолет закритий, тиск у напірній лінії зростає. Щойно різниця між напірною та зворотною лініями перевищує 0.3 МПа, клапан відкривається і стравлює надлишок газу в резервуар. При відкритті пістолета тиск падає, клапан закривається, і весь потік газу йде через лічильник до споживача.
Застосування
- ГРК на автомобільних газозаправних станціях (АГЗС)
- Технологічні вузли обліку СУГ на нафтобазах і терміналах
- Стаціонарні та пересувні установки заправки СУГ
- Вузли реверсивного перекачування зрідженого газу
Гарантія та сервіс
Гарантія виробника 12 місяців. ТОВ «НВФ Геркон» забезпечує консультацію з підбору клапана під характеристики конкретної ГРК (продуктивність насоса, робочий тиск, схема трубопроводів), а також технічну підтримку при монтажі та налаштуванні.
