Технічні характеристики:
| Тип клапана: | Соленоїдний діафрагмений подвійної дії, з двома котушками в одному корпусі, нормально-закритий (NC) |
| Робоче середовище: | СУГ (пропан, бутан, пропан-бутанові суміші) |
| Діаметр (DN): | 20 мм (DN20, 3/4") |
| Тип підключення: | Різьбове |
| Витрата: | 5-50 л/хв |
| Робочий тиск: | 0-1.6 МПа (0-16 бар) |
| Кількість котушок: | 2 (high-flow + cut-off, в одному корпусі) |
| Живлення котушок: | AC 220В, 50Гц (кожна котушка) |
| Сумарне споживання: | ~24 Вт (2×12 Вт) |
| Точність відсічення дози: | ±1-2 мл |
| Час спрацьовування: | ≤ 100 мс |
| Робоча температура: | -20…+65 °C |
| Матеріал корпусу: | Латунь |
| Матеріал діафрагми: | Viton (FKM) |
| Габарити упаковки: | 360 × 360 × 290 мм |
| Сумісність із ГРК: | ГРК Геркон, Tatsuno BMP-405/505, FAS SX7130, MQF-15/25, TDW-20, Bonomi, Adast (під замовлення — інші) |
| Ресурс діафрагми: | 1-2 млн циклів |
| Гарантія: | 12 місяців |
| Виробник: | ТОВ «НВФ Геркон», Запоріжжя, Україна |

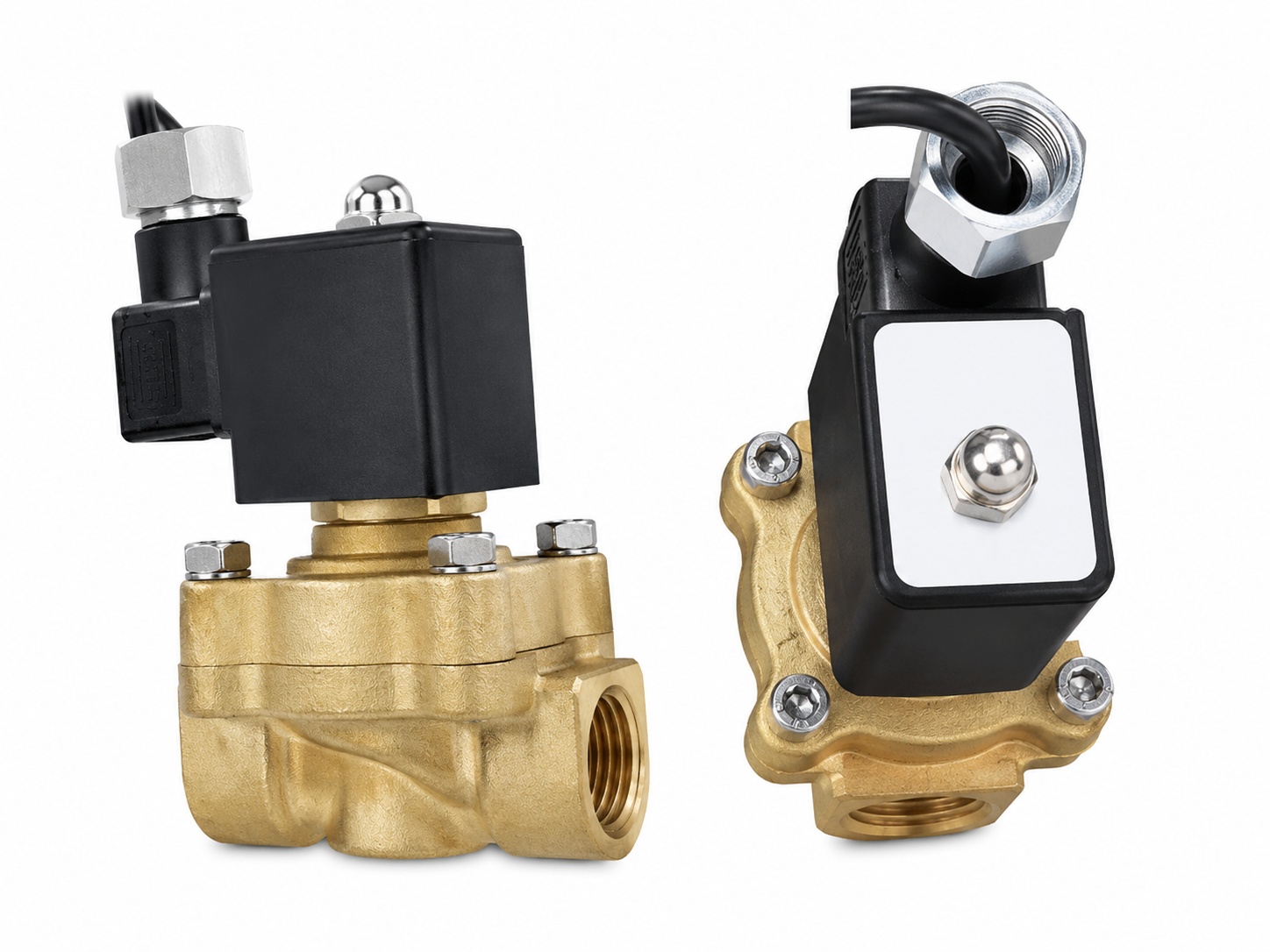

Соленоїдний діафрагмений клапан подвійної дії для ГРК — як працює
Цей соленоїдний клапан подвійної дії (англ. dual-coil double-action solenoid valve) є штатним відсічним клапаном на більшості сучасних газозаправних колонок (ГРК) АГЗС. Унікальна конструкція об'єднує дві соленоїдні котушки в одному діафрагменому корпусі з латуні — це дає трифазний цикл наливу СУГ з високою точністю дозування.
Принцип роботи (3 фази)
- Повний потік: обидві котушки під напругою 220В — клапан відкритий повністю, зріджений газ йде на пістолет з номінальною витратою 5-50 л/хв.
- Сповільнення: за 1-2 літри до завершення замовленої дози контролер ГРК знеструмлює першу котушку — клапан переходить у режим зниженого потоку (~10-20% від номіналу). Це усуває гідроудар і дає час системі обліку точно відрахувати решту дози.
- Відсічення: при досягненні замовленого об'єму контролер знеструмлює другу котушку — діафрагма повністю перекриває потік. Точність ±1-2 мл навіть на дозах 50-100 л.
Чому діафрагмений тип — найнадійніший
На відміну від тарільчастих клапанів зі штоком або шарових з електроприводом, у діафрагменого соленоїдного клапана немає рухомих сальників і сухих ущільнень. Запірний елемент — гнучка діафрагма з Viton (FKM), яка деформується під дією електромагнітного поля котушки. Конструкція дає:
- Ресурс 1-2 млн циклів без втрати герметичності (тарільчасті — 200-500 тис.)
- Самоочищення сідла потоком СУГ — бруд не накопичується
- Стабільна робота при -20°C — діафрагма не примерзає, на відміну від кулькових клапанів
- Низьке енергоспоживання — котушки тримають клапан без значного зусилля
- Нормально-закрите виконання (NC) — при аварії живлення СУГ автоматично перекривається
Сфери застосування
- ГРК і АГЗС — штатний електромагнітний клапан відсічення в основному паливному тракті
- Заміна штатного клапана при ремонті/модернізації ГРК Геркон, Tatsuno BMP-405, FAS SX7130, MQF-15/25, TDW-20, Bonomi, Adast
- Системи аварійного відсічення на нафтобазах і складах СУГ (ESD systems)
- Стенди дозування СУГ на автоцистернах, балонних заправках
- Технологічні установки з обліком пропан-бутану
Сумісність із моделями ГРК
Завдяки універсальному різьбовому підключенню DN20 (G3/4") та стандартному монтажному фланцю клапан встановлюється у:
- ГРК Геркон — пряма заміна (наше власне обладнання)
- Tatsuno BMP-серія (BMP-405, BMP-505) — пряма заміна
- FAS SX7130, MQF-15/25, TDW-20 — пряма заміна, аналог
- Bonomi LPG — пряма заміна
- Adast LPG — через перехідну прокладку
- Bennett LPG, Petrotec, Galileo — за замовленням з адаптером
Переваги перед іншими типами клапанів
- Точніший за одноступеневі — двоступеневе відсічення зменшує перелив з ±50 мл до ±1-2 мл
- Надійніший за тарільчасті — діафрагма проти штока з сальниками
- Швидший за пневматичні — спрацювання миттєве, не залежить від компресора
- Дешевший за моторизовані шарові — немає редуктора і двигуна
- Ремонтопридатний — заміна діафрагми або котушки польовими інструментами
Технічна реалізація двох котушок в одному корпусі
Обидві котушки 220В AC, 50Гц встановлені на спільному магнітопроводі над діафрагмою. Контролер ГРК керує ними через дві незалежні дискретні лінії (типово 220В через реле). Сумарне споживання: ~24 Вт (2×12 Вт). Кабельний ввід Ex для безпечного підключення в зоні газозаправної колонки.
Комплектація поставки
- Соленоїдний діафрагмений клапан подвійної дії в зборі
- Кабельні вводи Ex для двох ліній живлення
- Паспорт виробника
- Інструкція з монтажу та обслуговування
Часті запитання
Як працює клапан подвійної дії з двома котушками?
Чому діафрагмений тип надійніший за тарільчастий або шаровий?
Чи в наявності та терміни доставки?
З якими ГРК сумісний? Це заміна штатного клапана Tatsuno BMP?
Що буде якщо пропаде живлення на ГРК?
Чи можна замінити діафрагму без зняття клапана з ГРК?
Чи підходить для природного газу (КПГ/CNG/метану)?
Гарантія, ціна і сервіс?
